㈜운영, 3-Level Topology 적용한 능동형 고조파 필터 ‘Wsine’출시
계통 전류 실시간 분석 및 검출된 고조파에 대응하는 보상 전류 생성
전력전자 산업 분야의 글로벌 리더 ㈜운영이 능동형 고조파 필터 ‘Wsine’을 출시했다.
산업 현장에서 인버터, 정류기 등 비선형 부하의 증가로 고조파 관리 중요성이 확대되고 있다. 고조파 전류는 전압 왜형, 설비 발열, 보호기기 오동작 등의 원인으로 지적된다. AHF(Active Harmonic Filter)는 계통에 포함된 고조파 전류를 실시간으로 검출하고, 이에 상응하는 보상 전류를 역위상으로 주입해 왜곡을 상쇄하는 방식의 전력전자 장치다. 수동 필터와 달리, 특정 차수에 한정되지 않고 부하 변화에 따라 동적으로 대응하는 구조를 갖는다.

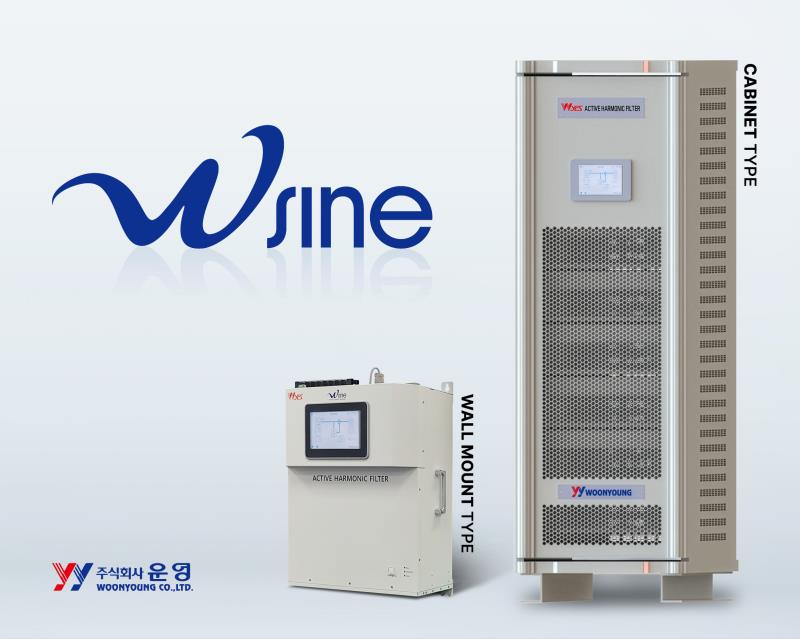

‘Wsine’은 〈3-Level Topology〉를 적용한 능동형 구조로, DSP 기반 제어를 통해 계통 전류를 실시간 분석하고 검출된 고조파에 대응하는 보상 전류를 생성하는 방식으로 동작한다. 보상 범위는 2차부터 50차까지다. 제품은 380V AC(옵션 440V), 50/60Hz 계통에 적용 가능하며, 50A 단위 모듈 구조로 구성된다. ‘벽부형 모델’과 ‘케비넷형 모델’로 구분되며, 케비넷형은 모듈 증설을 통해 최대 300A까지 확장 가능하다. 병렬 운전은 최대 6대까지 지원한다.

설계 사양 기준 스위칭 주파수는 16kHz, 보상속도는 100㎲ 이하, 전체 응답시간은 20ms 이하 수준이다. 정격 조건에서 효율은 98%로 제시된다. IEC/EN 61439-1, EN 61000-6-4 Class A, EN 61000-6-2 기준을 명시하고 있으며 IEEE 519, IEC 61000-3-6, ER G5/4 규격을 따른다.

·실시간 고조파 검출 및 능동 보상 제어, 역률 개선 및 3상 불평형 보정 통합
·380V AC(옵션 440V), 50/60Hz 계통에 적용 가능, 50A 단위 모듈 구조로 구성
·케비넷형 모델은 모듈 증설 통해 최대 300A까지 확장 가능, 병렬 운전 시 최대 6대 지원
·설계 사양 기준 스위칭 주파수 16kHz, 보상속도 100㎲ 이하, 전체 응답시간 20ms 이하
