기사 분류 > 특집/기획
전기 설비에서 물 침입 방지 대책
2012년 8월 7일 (화) 20:55:21 |   지면 발행 ( 2012년 7월호 - 전체 보기 )



정보 통신 기기의 보급으로 안정적인 전력 공급을 요구하는 목소리는 더욱 커지고, 건물에서 전력 공급원에 해당하는 고압 수전 설비에는높은신뢰성을필요로한다. 배전반식고압수전설비는편의성이높아많은곳에서사용중인데, 착공전시공검토와준공후보수 관리를 제대로 하지 않아 방수 기능을 제대로 갖추지 않으면 패널 내 침입한 물이 기기나 배선의 절연 저하를 유발해 예기치 못한정전사고를일으킬수있다. 여기서는수용가구내인입첫번째전신주에서배전반식고압수전설비에이르는지중인입선(케이블의지상 노출 부분을 포함한 관로, 맨홀 등)과 옥외에 시설하는 배전반식 고압 수전 설비에 있어 물 침입 방지 대책의 시공상 유의점을 기술한다.

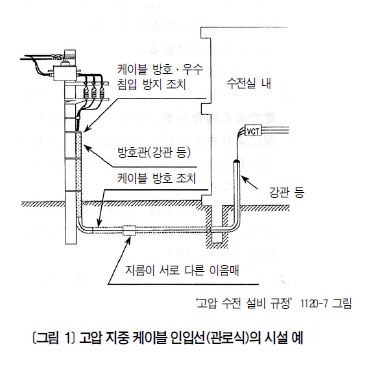

지중 인입선의 물 침입 방지 대책고압 지중 케이블 인입선의 관로식 시설 예는<그림 1>과 같다.방호관 입구고압 지중 케이블의 지상 노출 부분과 지표 부근은'고압 수전 설비 규정'1120-3에 따라 견고한관 등으로 방호하며, 방호관은 빗물 침입에 대해조치할 것으로 규정한다.

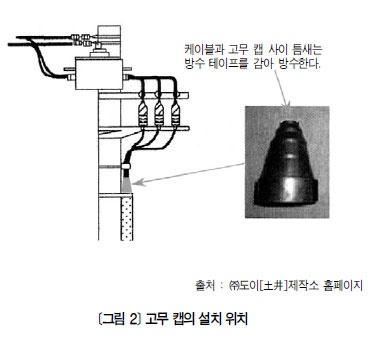

<그림 1>에서 보듯이 방호관 상부의 관 입구에 케이블 방호와 빗물 침입 방지를 목적으로 <그림 2>와같은 고무 캡을 설치하며, 케이블과 고무 캡 사이 간격은 방수 테이프를 감아 물의 침입을 막는다.

지중 관로
직접 수전실 안쪽까지 배관하는 경우 |
지중 관로가 비교적 짧고 도중에 맨홀 등을 설치하지 않아 직접수전실 안쪽까지 연속해 배관하는 경우, 관로 내고인 물이 넘쳐 수전실이 침수할 우려가 있기에중간에 물을 빼내 관로 내에 물이 고이지 않게 해야 한다. 물을 빼내는 방법으로 지름이 서로 다른이음매를 배관 중간에 사용해 관 내 물을 빼는 방법이'고압 수전 설비 규정'1120-7 그림으로 실려 있다.
지하수의 평상시 수위면이 지중 관로보다 높은지역에서 <그림 3>과 같은 방법을 택하면 이음매
에서 관로 내로 물이 침입할 수 있으므로, 지하수수위와 관로의 매설 깊이를 계획 단계에서 조사·검토해 관로 내 물을 어떻게 뺄 것인지 방법을 결정해야 한다.

중간에 맨홀 등을 설치하는 경우 | 지중 관로 중간에맨홀 등을 설치하는 경우, 자재 접합부나 배관 접속부 등에서 맨홀 내부로 빗물이나 지하수가 침입하는 것을 막기 위한 방수 대책을 마련한다.

·분할형 맨홀 접합부 - <그림 5>와 같은 분할형 맨홀을 사용하는 경우, 여러 개로 분할된 자재를 현장에 서 조립한다. 시공 시 자재 접합부에 틈이 있으면 물이 새는 원인이 되므로 전용 접착 재료를 틈새 없이가득 채워 접합한다.
·배관과 맨홀 접속부 - 배관과 맨홀 접속부는 배관의바깥둘레에서물이침입할수있기에방수해야한다.

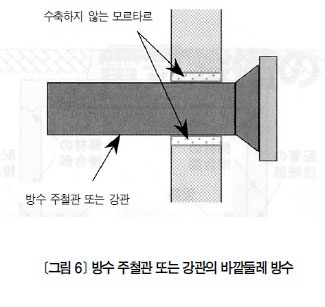

① 방수 주철관 또는 강관 : <그림 6>과 같이 배관의 바깥둘레와 맨홀 벽 사이를 수축하지 않는
모르타르로 채워 방수한다.

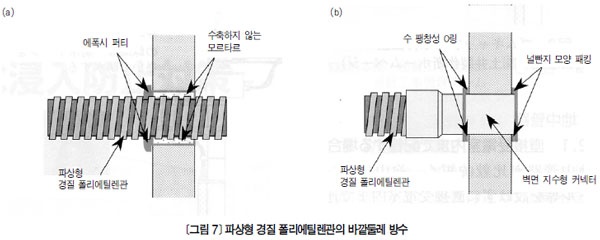

② 파상형 경질 폴리에틸렌관 : <그림 7-(a)>와 같이 배관의 바깥둘레와 맨홀 벽 사이를 수축하지않는 모르타르로 채우고 벽 바깥쪽에 에폭시 퍼티Epoxy Putty를 가득 채워 방수하는 방법과 <그림 7-(b)>와 같이 벽면 지수형止水型커넥터를사용해 방수하는 방법이 있다.
관로구 | 관로 내에 침입한 물이 맨홀 내부로 들어오지 않도록 관로구를 배관 종류에 적합한 방법으로 방수 처리한다.
① 방수 주철관 : 방수 주철관의 관로구는 일반형방수 장치를 사용해 방수 처리한다. 일반형 방수 장치의 상세한 설명은 <그림 8>과 같다.
② 강관 또는 플랜지가 없는 방수 주철관 : 강관 또는 플랜지가 없는 방수 주철관의 관로구는 삽입형 방수 장치를 사용해 방수 처리한다. 삽입형방수 장치의 상세한 설명은 <그림 9>와 같다.

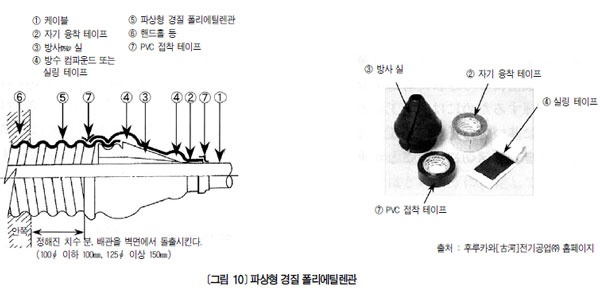

③ 파상형 경질 폴리에틸렌관 : 파상형 경질 폴리에틸렌관의 관로구는 <그림 10>과 같은 방수 재료를 사용해 방수 처리한다.

맨홀 덮개 | 맨홀 덮개에서 빗물이 침입하는 것을 방지하기 위해 안쪽에 고무 패킹이 붙은 방수형 덮개를 사용한다.
물 받침대 | 맨홀 등에 고인 물을 배수하기 위해 덮개 바로 아래 부근의 밑바닥에 물 받침대, 물 빼는관을 설치한다. 지하수의 평상시 수위면이 물 받침대보다 높은 장소라면 지하수가 내부로 침입할 수있으므로 물 빼는 관을 설치하지 않는다.

옥외에 시설하는 배전반식 고압 수전 설비의 물 침입 방지 대책 설치 방향에 대한 유의 사항
빌딩 옥상에 비바람을 차단하는 높은 건물이 주위에 없고 강풍이 직접 닿는 장소에 배전반식 고압 수전 설비를 설치하면 환기구 등의 개구부를 통해 비바람이나 눈바람이 침입할 수 있으므로, 계획을 세울 때 풍향을 조사해 이러한 물기가 들어오기 힘든방향에 설치한다.

기초에 대한 대책 사항

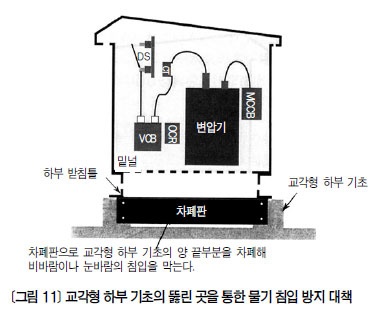

교각형 하부 기초의 뚫린 곳을 통한 물기 침입 방지 | 사방이 막히지 않은 교각형 하부 기초 위에 설치한 배전반식 고압 수전 설비는 아래쪽에서 불어오는 바람을 맞아 바닥면 개구부에서 비바람이나 눈바람이들이닥칠 수 있으므로, <그림 11>과 같이 교각형 하부 기초의 뚫린 부분을 차폐판 등으로 차폐한다. 차폐판을 설치할 수 없는 경우는 바닥면에 강판 등을시설해 아래쪽에서 침입하는 물기를 막는다.

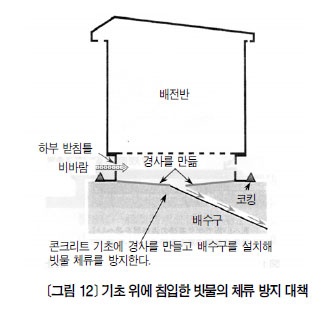

기초 위로 침입한 빗물의 체류 방지 | 강풍을 동반하는비로 말미암아 하부 받침틀의 흡기구를 통해 침입한 빗물이 기초 위에 체류하면 패널 내로 증발해결로가 발생하고 지락 사고에 이르는 경우가 있다.흔히 하부 받침틀과 콘크리트 기초 사이에 틈이있어 침입한 빗물 대부분은 바깥으로 흘러 나가지만, 코킹 등으로 방수 처리하면 배수할 수 없기에많은 빗물이 기초 위에 체류한다. 빗물이 기초 위에체류하는 것을 막기 위한 대책으로 <그림 12>와 같이 경사를 만들고 배수구를 설치해 물을 빼는 방법이 있다.
한편, 설치 장소 주변의 토양 환경에도 신경을 써야 한다. 배수가 나빠 빗물이 자주 고여 수분을 많이 함유한 지반은 패널 내로 증발한 수분이 들어오므로 주의가 필요하다.

환기구에 대한 대책 사항
태풍 등 강풍이 불 때 배전반 내부로 빗물이 침입해 주 차단 장치가 단락하는 등 전력 파급 사고에이르곤 한다. 이러한 사고를 방지하기 위해 1986년 2월 JIS C 4620' 배전반식 고압 수전 설비'를개정하고, 환기구로 침입한 빗물이 주 차단 장치

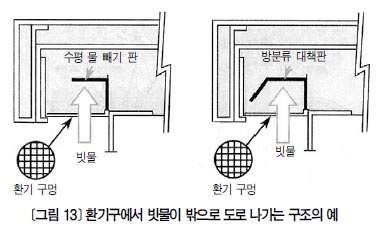

등의 동작에 영향을 주지 않음을 확인하기 위한'방분류형(Water Jet-proof Type) 시험'을 추가했다. 따라서 1986년 2월 이후에 JIS C 4620을 토대로 제조한 배전반식 고압 수전 설비는 환기구의방분류 대책이 마련돼 있다. 그러나 JIS 규격 적합품 외에 방분류 대책이 마련되지 않은 제품을 사용할 때는 <그림 13>과 같은 수평 물 빼기 판 또는 방분류 대책판을 설치해 빗물이 밖으로 도로 나가는구조를 택한다.
*
전기 설비에 방수 기능을 잘 갖췄는지를 평소 알기란 쉽지 않다. 폭풍우가 치는 날 등 꼭 필요한 순간에 방수 기능이 제 기량을 발휘하려면 착공 전시공 검토, 사양을 토대로 올바른 시공, 준공 후 보수 관리를 모두 적절히 하는 것이 중요하다.電⃝정리 전화영 기자



<Energy News>
