㈜주덴코, 연선격리기의 개발
2014년 3월 4일 (화) 00:00:00 |   지면 발행 ( 2014년 3월호 - 전체 보기 )

㈜주덴코,

연선격리기의 개발

일본의 주식회사 주덴코에서는 연선 작업 시 작업자의 피로 경감 및 작업 효율의 향상을 목적으로 간접활선공법에 의해 설치와 분리가 용이하고 안전성 및 기능성이 우수한 연선격리기를 개발하였다. 본고에서는 이 연선격리기의 특징과 성능을 살펴보고, 더 나아가 현장에서의 도입 현황과 그 효과에 대해 소개한다.

번역·정리 김대근 기자

개요
현재, 배전선 공사에서는 고압배전선의 정전 작업 시 정전범위를 축소하기 위해 배전선로의 기설 개폐로에 의한 정전 조작뿐만 아니라, 작업 장소 부근의 적절한 곳에 공사용 개폐기를 설치하는 등 최소한도의 정전 범위로 하여 고객에게 공급하는 전기의 무정전화(無停電化)를 위해 노력하고 있다. ㈜주덴코의 배전부문에서는 연간 약 24000개소에서 고압 배전선의 연선 절단 및 연선 접속 작업을 행하고 있다. 연선 절단 작업 후의 격리 처리는 직접활선작업의 경우에는 인력에 의존하는 방식으로 작업자가 보호구를 착용하여 연선을 되접어 꺾고, 간접활선작업의 경우에는 핫스틱Hot Stick에 의해 연선을 되접어 꺾는 위험하고도 힘든 작업 중의 하나였다. 이 때문에 작업자의 피로 경감 및 작업 효율의 향상을 목적으로 간접활선공법에 의해 쉽게 설치가 가능하고 분리할 수 있는 연선격리기를 개발·도입하게 되었다.

개발의 내용
현재의 공법에서는 '격리 시 연선 작업 및 방호구 설치 등에 많은 노력과 시간이 걸린다', '연선 작업 시 전선의 이동범위가 커져 지락·선간단락 등의 위험성이 있다'라는 문제점들이 존재했다. 이러한 문제를 해결하기 위해 당사의 배전선 공사에서 사용하는 '연선격리기'는 다음의 사항들을 만족해야 했다.

① 핫스틱을 이용한 간접활선공법에 대응할 것
② 전선 파지력을 강화하며, 시공 장소를 선정하지 않고 작업을 할 수 있을 것
③ 전선을 되접어 꺾을 필요 없이 간단하게 설치 및 분리 가능할 것
④ 삽입하기 쉽고, 빼내기 쉬울 것
⑤ 우수(雨水) 등에 의해 파지력이 저하되지 않을 것
⑥ 설치 시 격리바와 절연단말커버의 사이에 비틀림의 힘이 가해지지 않을 것

이 모든 사항을 만족시킴으로써 작업자 1명으로 쉽게 설치 및 분리작업이 가능하며, 작업자의 피로 경감을 도모함과 동시에 안전성 및 기능성이 뛰어난 특성을 겸비한 연선격리기를 개발할 수 있었다.

연선격리기의 특징
(특징)
① 전선 파지부의 한 점을 슬라이드 구조로 하고 있으며, 세 점으로 파지하기 때문에 항상 중심에서 전선을 파지할 수 있음과 동시에 파지력을 유지할 수 있다.
② 위에서 기술한 것처럼 전선을 파지하는 구조와 절연단말커버의 내부를 공동(空洞)으로 하여 당사가 취급하는 전선의 지름 25㎟~200㎟에 모두 대응 가능하다.
③ 가동부 설치를 통하여 절단한 연선단말부에 설치 시 연선의 각도와 형태에 맞추어 무리한 힘이 가해짐 없이 간단한 설치가 가능하다.
④ 간접활선공법에 의해 탈착이 쉽고, 안전성 및 기능성이 뛰어나다.
⑤ 개발품은 해체 가능한 구조이며, 파손된 경우 부품 교환이 용이하다.
⑥ 콤팩트한 수납이 가능하며 휴대성이 우수하다.

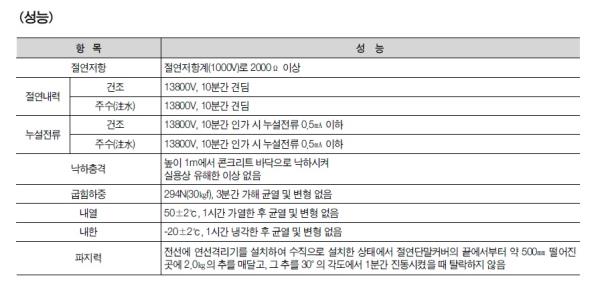

배전선 현장에서의 도입
⑴ 도입 현황
2001년도부터 자료의 수집 및 분석을 실시하고 2002년도에는 시제품에 의한 현장검증을 바탕으로 개선 작업을 진행해 도입을 개시하였다. 간접활선공법으로 전면 이행할 수 있도록 2009년도에는 배전선 현장에 402개를 비치하였다.

⑵ 도입에 따른 효과
•전선을 되접어 꺾을 필요가 없기 때문에 전선의 이동범위가 좁아지고, 지락 및 단락 등 재해 사고의 가능성도 줄어들었다.
•핫스틱의 작업성이 향상되어 격리 작업의 시간이 단축되었다.

⑶ 작업자 평가
① 전선 파지력이 강해 경간 도중의 분기 및 연선이 긴 경우에도 사용이 가능하며, 시공 장소를 선정하지 않아도 사용할 수가 있다.
② 전선을 되접어 꺾을 필요가 없기 때문에 지락 및 선간단락의 우려가 없고, 육체적·정신적 피로가 완화되었다.
③ 가동부가 자유자재로 움직이기 때문에 무리한 힘이 들지 않고도 설치할 수 있다.
④ 핫스틱으로 취급이 용이하다.

특허에 대해
특허 신청에 관해서는 2004년 10월 공동개발 업체인 일본안전산업주식회사와 공동출원하여 2007년 9월 특허 취득를 완료했다. (특허 등록번호: 제4015655)


(사용방법)
① 연선을 절단한다.
② 펜치로 잡아 연선격리기의 삽입구를 연다.(<사진 5> 참조)
③ 연선의 한쪽 끝을 연선격리기에 삽입한다.(<사진 6> 참조)
④ 나머지 한쪽 끝을 연선격리기에 삽입한다.(<사진 7, 8> 참조)




<Energy News>
