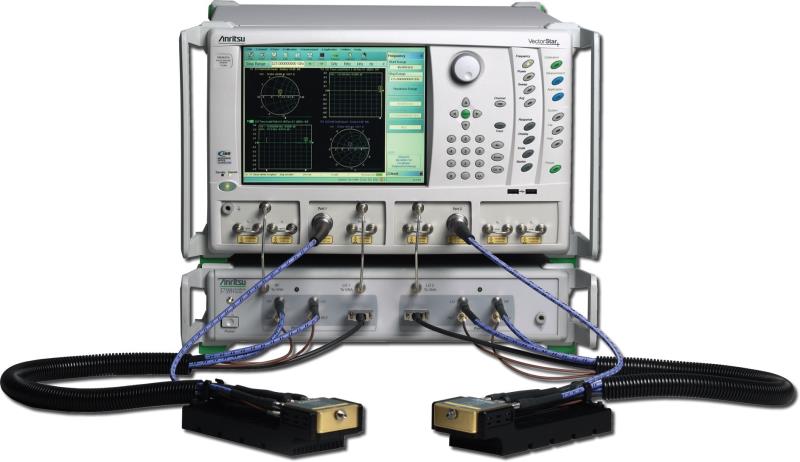

최초의 광대역(70kHz~145GHz) 벡터 네트워크 애널라이저 시스템, VectorStar™ME7838D 광대역 시스템
2014년 5월 1일 (목) 00:00:00 |   지면 발행 ( 2014년 5월호 - 전체 보기 )

최초의 광대역(70kHz~145GHz) 벡터 네트워크 애널라이저 시스템

VectorStar™ME7838D 광대역 시스템

안리쓰는 VectorStar™ ME7838D 광대역 시스템 출시로 광대역 성능의 새로운 표준을 수립했다. 이 제품은 동축 테스트 포트를 사용하여 하나의 스윕(Sweep)에서 70kHz~145GHz에 해당하는 업계 최고 수준의 주파수 도달범위를 제공한다. 업계 최고 수준의 동적 범위, 보정 및 측정 안정성, 측정 속도를 갖춘 VectorStar ME7838D는 설계 엔지니어가 77GHz 자동차 레이더, E밴드 무선 통신, 94GHz 원격 감지 및 공항 레이더뿐만 아니라, 110GHz 이상의 새로운 애플리케이션과 이상의 범위에서 온웨이퍼 디바이스 측정을 할 수 있도록 한다. VectorStar ME7838D는 한 번의 스윕으로 RF, 마이크로파 및 밀리미터파(mm-Wave) 도파관 대역을 높은 정확도로 동시에 측정할 수 있다. DC에서 145GHz에 이르는 스윕을 수행할 수 있는 VectorStar ME7838D로 인해 엔지니어들은 더욱 정확한 모델을 측정할 수 있으며 설계반복성을 줄일 수 있다. 145GHz에서 광대역 동작을 위한 핵심 구현요소는 안리쓰가 개발한 MA25300A NLTL(Non-Linear Transmission Line) 모듈이다. 이 새로운 모듈은 기존 안리쓰의 NLTL 모듈의 주파수 범위를 확장하고, 기본적인 VectorStar ME7838 시스템과 호환된다. 안리쓰는 VectorStar ME7838D 광대역 시스템의 사용을 위해 혁신적인 0.8mm 테스트 포트 커넥터도 설계했다. VectorStar ME7838D 광대역 시스템의 동적 범위는 10MHz에서 120dB, 67GHz에서 110dB, 110GHz에서 109dB, 145GHz에서 94dB이다. 안정도는 24시간 동안 0.1dB이며, 처리량 증대 및 테스트 비용 절감을 위해 더 적은 보정을 수행한다. 안리쓰는 VectorStar ME7838 시리즈 광대역 시스템에 적합한 3739C 테스트 세트도 개발했다. 3739C는 안테나 측정 시스템 지원을 위해 새로운 옵션을 제공한다.

안리쓰 코퍼레이션 (031)696-7750 www.anritsu.com
