【신제품】 크로커스, 정밀 에너지 미터링 솔루션
2022-07-11

크로커스, 정밀 에너지 미터링 솔루션
디지털 출력 갖춘 TMR 센서 레퍼런스 설계
크로커스 테크놀로지(Crocus Technology, 크로커스)가 절연 전류 감지 및 디지털 출력 기능을 갖춘 정밀 에너지 측정 솔루션을 출시한다고 밝혔다. 이 솔루션은 AC 또는 DC 애플리케이션에서 1820 VPK 전압 수준의 절연 능력을 제공하며 전력, 전압 및 전류를 측정할 수 있다. 이를 통해 대용량 변류기를 사용하지 않고도 더 작고 효율적으로 설계할 수 있다. 또한 전원 공급 모니터, 전기차 충전기, 가전제품, 모터 제어 및 스마트 조명 등 다양한 스마트 장치에 적용할 수 있는 제품이다.

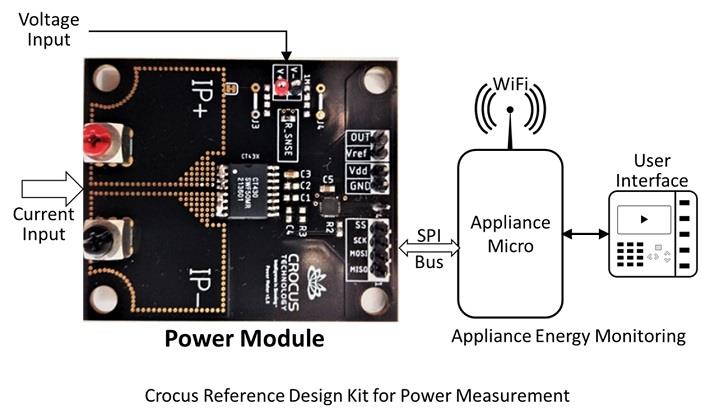

이 솔루션은 전력 모니터링 솔루션 설계 지원을 위해 크로커스의 CT430 TMR 절연 전류 센서, 마이크로칩(Microchip)의 ATtiny426 마이크로컨트롤러, 인쇄 회로 기판(PCB), 설계 파일, 마이크로컨트롤러 펌웨어, 자재 명세서(BOM) 리스트, 사용자 가이드로 구성된다.

설계 솔루션은 순간 및 실효 값(RMS) 전력 구성 요소, 능동 및 반응 전력 및 전력 계수를 계산하기 전 전압 및 전류 값을 정확하게 읽고 정량화하는 능력이 검증됐다. 이런 전력 값은 SPI 인터페이스를 통해 외부 마이크로컨트롤러가 액세스할 수 있는 레지스터에 저장된다. 크로커스 미터링 솔루션은 전력 측정 및 계산 설계에 따른 부담을 경감해 모든 스마트 장치에 대한 미터링 기능 추가 작업을 단순화한다.

정밀한 전력 측정 능력의 핵심은 -40 ℃~+125 ℃ 작동 범위에서 1% 이상의 전류 측정 정확도를 제공하는 CT430 전류 센서다. 16-리드 SOIC-Wide 패키지로 제공되는 이 센서는 부피가 큰 변류기가 필요하지 않으며 보다 컴팩트하게 설계할 수 있다. CT430 솔루션은 또한 I2C, SENT 및 CAN과 같은 다양한 버스 인터페이스로 커스터마이징할 수 있다. 제조업체와 설계자는 이 솔루션을 통해 크로커스 제품에 대한 정확하고 콤팩트한 전력 모니터링 기능을 신속히 개발할 수 있다.

크로커스 테크놀러지
1-408-380-8300
