키사이트, PXI 익스프레스 고속 SMU 출시
2016-10-01

키사이트, PXI 익스프레스 고속 SMU 출시
펄스 부하로 인한 전압 강화 최소화, 빠른 전압 복구

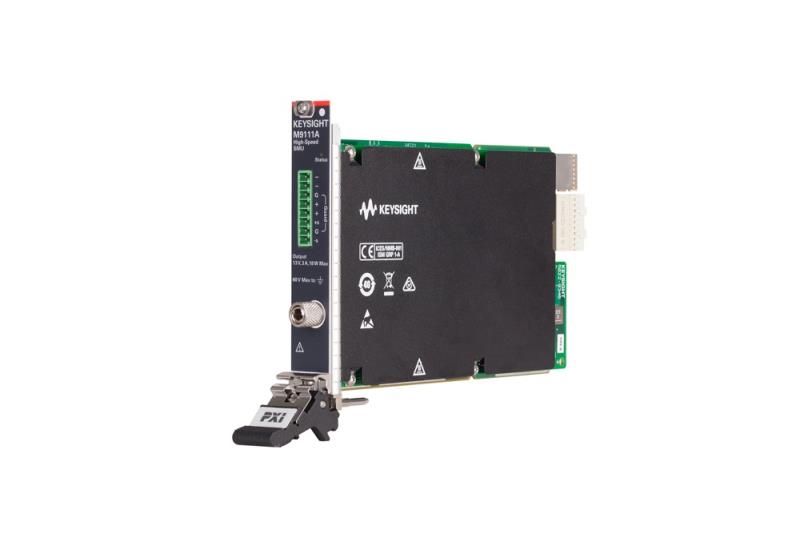

키사이트(대표이사 윤덕권)가 최초의 PXI Express 소스/측정 유닛인 M9111A를 발표했다. 이 제품은 모바일과 무선 커넥티비티 포맷을 지원하는 차세대 전력 증폭기와 최신 FEM(Front-End Module)의 설계 검증과 생산 테스트를 위한 제품이다.

M9111A는 전압을 빠르게 바꾸고, 마이크로 단위의 저전류를 1ms 미만의 시간에 안정적이고 정확하게 측정할 수 있다. PXIe SMU는 키사이트 기존의 벤치탑 SMU보다 더 작은 사이즈임에도 20배 빠른 속도를 보여준다. 키사이트 칩셋 모바일 테스트 시니어 디렉터인 지암파올로 트라디올리(Giampaolo Tradioli)는 “전력 증폭기 자동시험 환경에서 시험의 빠르기는 매우 중요하다”며, “M9111A는 이런 도전과제로 고민을 해결하기 위한 PXI 패밀리의 반가운 신제품이라 할 수 있다. 최대 150 μF의 용량까지도 안정적으로 유지하는 성능과 고속 출력, 글리치 없는 동작의 조합은 이 제품을 핸드셋이나 휴대폰의 전력 증폭기 테스트를 위한 이상적인 제품으로 만든다”고 설명했다.

M9111A의 업계 최고 과도성능은 전력 증폭기가 빠르게 전류의 펄스를 끌어들여야 하는 도전과제를 쉽게 해결할 수 있다. M9111A SMU는 펄스 부하로 인한 전압강하를 상당 부분 줄이고, 프로그램된 전압으로 빠르게 복구한다. 극한의 다이내믹한 부하 조건에서 기존의 SMU는 안정적이지 못할 수도 있다. 또한, M9111A는 측정 시 전력소스가 측정간섭을 일으킬 것이라는 걱정을 없애 주는 동시에 업계 최고의 출력 안정성을 보여준다. 글리치 없는 운영은 출력과 측정범위가 높은 용량까지 변하는 시험환경에서도 안전하게 사용할 수 있다는 확신을 준다.

출력 전압과 전류는 안정적인 상태로 유지되며 DUT는 손상되지 않는다. 한 개의 슬롯과 2개의 사분면을 가진 PXIe 모듈은 13V, ±1A또는 6V, ±3A에서 최고 18W의 전력을 제공한다. M9111A는 전원 공급기와 전류 공급기, 전류 측정기, 전압 측정기의 역할이 모두 가능하며, 빠른 안정화 시간으로 신속한 전압변화 측정과 누설 전류와 같은 저전류에 대한 빠르고 정확한 측정 능력을 포함한다. 또한, DUT가 급격한 속도로 전류의 펄스를 끌어들이는 경우, 고속 복구와 낮은 전압 강하도 포함한다.

키사이트테크놀로지스코리아㈜ (080)769-0800 www.keysight.co.kr
