 재료연, 반도체·전자부품용 ‘친환경 은 도금’공정기술 개발 시안화물 없는 도금기술…친환경·공정 단순화 일거양득 한국재료연구원(이하 ‘재료연’) 에너지·환경재료연구본부 이주열, 김세일 박사 연구팀이 인(P) 화합물을 도금 핵심 성분으로 활용한 친환경 은(Ag) 도금기술을 세계 최초로 개발했다. 해당 기술은 독성이 강한 시안화물 없이도 은 도금을 할 수 있게끔 인 화합물 기반의 산성(acid) 도금 용액을 개발해 균일하고 안정적인 은 박막을 형성한 성과다.
정리 편집부 자료제공 KIMS
은 도금은 반도체, 전자부품, 회로기판 등에서 전기 신호의 전달 성능을 높이기 위해 반드시 필요한 공정이다. 기존의 은 도금 기술은 ‘시안화물(cyanide)’이라는 독성 물질을 사용해 환경과 안전 문제를 일으킨다. 게다가 시안 도금액은 반도체의 정밀 패턴을 제작하는 포토리소그래피(photolithograpy) 공정에 적용할 수 없다는 큰 단점이 있다. 알칼리성의 도금액이 감광액을 녹이기 때문이다. 따라서 정밀한 공정을 하기 위해서는 산성 도금 용액을 필수적으로 사용해야 한다.
시안화물 없이 도금하는 방법도 있다. 그러나 비시안화물 도금기술은 산성 환경에서 수소 이온의 영향으로 은 이온이 침전되는 문제가 발생하며, 이로 인해 도금 용액이 불안정하고 균일한 은 도금이 어렵다. 도금 용액의 안정성을 향상하기 위해 다양한 첨가제를 넣는 탓에 공정이 복잡하다는 것도 단점이다.
이러한 문제로 인해 대부분의 비시안화물 은 도금 기술 개발은 산성이 아닌, 중성이나 알칼리성 도금 용액 개발에만 치중됐다.

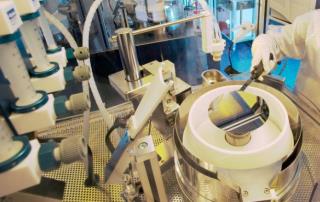

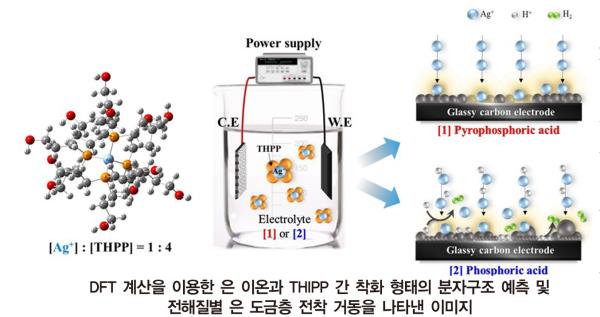

해외 기술의존도 ↓ 국산 기술로 수출 ↑ 기대 이번 연구성과는 산성 환경에서 시안화물과 첨가제 없이도 안정적으로 은을 균일하게 도금하는 기술이다. 연구팀은 ‘포스핀 리간드(phosphine ligand)’라는 인계 화합물을 활용해 은 이온의 침전 없이 안정적으로 유지하고, 인 기반의 전해질 농도를 조절해 도금의 질을 높이는 최적 비율을 도출했다. 이를 통해 균일하고 강도 높은 은 도금층을 형성했다. 결과적으로 친환경성은 물론, 고품질의 은 박막 제조와 공정 단순화를 모두 충족하는 기술 구현에 성공한 것이다.

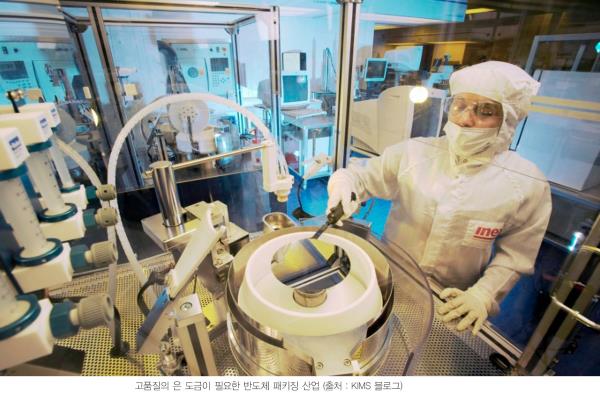

전 세계 산업용 도금 시장은 빠르게 성장 중이며, 특히 환경 규제가 강화되면서 친환경 도금 기술에 대한 수요가 높아지고 있다. 이번 연구 성과는 반도체 패키징, 전자부품 등과 더불어 의료기기나 광학 센서, 정밀 부품과 같은 고품질의 은 도금이 필요한 산업에 적용이 가능하다. 또한 해외 기술의존도를 낮추고 국산 기술로 수출 확대를 이룰 수 있어, 산업적 가치도 매우 크다고 할 수 있다.
산업 현장의 혁신 이끄는 계기 될 것 연구책임자인 이주열 책임연구원은 “이 기술은 은 도금 공정에서 발생하는 환경 문제를 해결하는 것과 동시에, 반도체 및 전자부품 제조에 필요한 고품질의 도금까지 가능하게 만든다”라며 “산업 현장의 혁신을 이끄는 계기가 될 수 있을 것으로 기대한다”고 전했다.
한편, 이번 연구는 산업통상자원부와 한국산업기술진흥원이 지원하는 한-독 국제공동기술개발사업의 일환으로 수행됐다. 연구 결과는 전기화학 분야의 세계적인 학술지 『일렉트로키미카 악타(Electrochimica Acta(IF:5.5, 제1저자: 이수진 학생연구원))』 온라인판에 지난 2월 26일에 게재됐다. 연구팀은 이와 관련한 국내 특허도 출원한 상태이다.
