 도시바, 전 입출력 범위의 CMOS 이중 비교기 ‘TC75W71FU’ 출시 고속 응답 및 전 입출력 범위가 특징…산업용 장비의 과전류 감지에 적합 오늘날 산업 장비는 모터 구동과 전원 회로에서 큰 전류를 사용한다. 이로 인해 장비를 손상시킬 수 있는 갑작스러운 과전류, 생산라인 중단, 심지어 안전성 저하 등의 위험이 동반된다. 따라서 그러한 위험의 신속한 탐지와 그 위험으로부터 보호할 수 있는, 더 빠르고 정밀한 과전류 감지 기술이 필요하다.

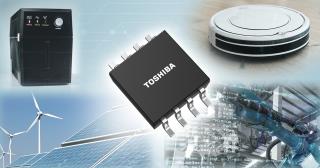

도시바가 새롭게 출시한 CMOS 이중 비교기 ‘TC75W71FU’는 고속 응답 및 전 입출력 범위(Rail to Rail)를 특징으로 하며 산업용 장비의 과전류 감지에 적합하다. 기존 ‘TC75W56FU’ 보다 더 빠른 전파 지연 시간을 제공하며, 저전압에서 고전압으로의 전환 시 최대 45ns, 고전압에서 저전압으로의 전환 시 최대 30ns를 나타낸다. 이로 인해 과전류 상태에서 즉시 장비를 정지할 수 있어 운영 안전성이 향상된다.
입출력 전압 범위는 최소(GND)에서 최대(Vcc) 공급 전압까지 전 범위를 지원하므로 설계가 더 쉬워진다. 최소 작동 공급 전압인 1.8V는 저전압 작동을 지원한다. 또한 출력 회로에 두 개의 트랜지스터를 포함하여 高 레벨과 低 레벨을 모두 능동적으로 구동하는 ‘푸시-풀 출력’을 채택하고 있기 때문에 신호 상승과 하강 시간이 빠르고, 외부 풀-업 저항이 필요하지 않으며, 안정적인 전압 레벨을 유지할 수 있다.
도시바는 신제품 ‘TC75W71FU’에 노이즈 내성을 강화하기 위한 히스테리시스 기능이 추가된 ‘TC75W72FU’와 히스테리시스와 비교기의 공급전압과 다른 전압 영역으로 신호를 보낼 수 있는 ‘TC75W73FU’를 2월부터 대량 생산할 예정이다.
·기존 ‘TC75W56FU’보다 더 빠른 전파 지연 시간 제공 ·저전압에서 고전압으로의 전환 시 최대 45ns, 고전압에서 저전압으로의 전환 시 최대 30ns 나타내, 과전류 상태에서 즉시 장비를 정지할 수 있어 운영 안전성 향상 가능 ·출력 회로에 ‘푸시-풀 출력’ 채택으로 신호 상승과 하강 시간이 빠르고, 외부 풀-업 저항이 필요하지 않으며, 안정적인 전압 레벨 유지 ·히스테리시스 기능이 추가된 ‘TC75W72FU’와 다른 전압 영역으로 신호를 보낼 수 있는 ‘TC75W73FU’도 곧 출시 예정
도시바 +81-44-548-2219
