에너지 전환은 더 이상 선언적 목표가 아닌, 산업 구조를 바꾸는 현실이 되었다. 재생에너지 확대와 산업 전기화, 데이터센터 수요 증가는 전력 시스템의 설계 기준 자체를 재정의하고 있다. 특히 에너지 저장설비의 급격한 확산은 단순한 용량 증설이 아니라, 전력 보호 체계 전반의 고도화를 요구한다.

이제 BESS(Battery Energy Storage System)는 보조 설비가 아니라 전력 가용성을 좌우하는 핵심 인프라다. 그리고 그 경쟁력은 ‘얼마나 많이 저장하느냐’가 아니라 ‘얼마나 안정적으로 지킬 수 있느냐’에 달려 있다.

재생에너지 확대는 전력 소비의 전기화를 가속하는 동시에 전력을 필요한 순간에 안정적으로 공급할 수 있는 능력, 즉 ‘가용성(Availability)’을 새로운 경쟁 기준으로 부상시키고 있다. 태양광과 풍력 기반 전력은 본질적으로 변동성이 크기 때문에 전력망의 불안정 요인이 될 수 있다.

그러나 BESS는 이러한 간헐성을 흡수하고, 피크 부하 완화와 주파수 조정, 백업 전원 기능 등 다양한 기능을 수행하며 전력망의 균형을 유지하는 역할을 한다. 결국, BESS의 신뢰성은 전력망 안정성과 직결된다. 그리고 그 출발점은 단순한 저장 용량이 아니라, 이를 보호하는 차단·보호 장치의 성능과 체계적인 보호 협조 설계에 있다.

BESS는 내부 임피던스가 매우 낮아, 고장 발생 시 대전류가 순식간에 증가하는 특성을 가진다. 따라서 사고 초기 전류를 견딜 수 있는 단시간 내전류 내량(Icw)과 실제 단락을 차단할 수 있는 정격단락 차단용량(Icu)은 보호 설계의 핵심 지표다.

여기에 퓨즈·차단기·스위치 디스커넥터 간 ‘선택적 협조(Selective Coordination)’가 확보되어야 고장 구간만 정확히 차단되고, 나머지 설비는 정상 운전을 유지할 수 있다. 보호 체계가 정교하게 설계되지 않으면 국부 고장이 전체 시스템 정전으로 확대될 수 있기 때문이다.

〈EasyPact 시리즈〉는 이러한 BESS 고유의 요구 조건을 정량적 성능 기준으로 충족하도록 설계되었으며, 실제 ESS 현장에서 요구되는 신뢰성을 확보하고 있다.

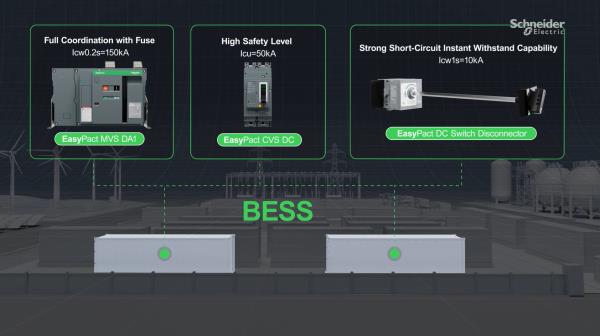

1500V DC 메인 보호 - EasyPact MVS DA1

대형 BESS 프로젝트에서 메인 보호장치는 고단락 환경을 견딜 수 있는 충분한 내량과 안정적인 구조 설계가 필수적이다. 〈EasyPact MVS DA1〉은 정격전류 1600~4000A를 지원하며, Icw 0.2초 150kA의 단시간 내전류 내량을 통해 사고 초기의 급격한 에너지 상승 상황에서도 접점과 절연, 아크 소멸 구조의 안정성을 유지하도록 설계되었다.

또한 퓨즈와의 ‘완전 협조(Full Coordination)’를 구현해 불필요한 광역 정전을 방지하고, 고장 구간만 정확하게 분리할 수 있도록 한다. CAPEX가 중요한 대형 ESS 프로젝트에서 〈DA1〉은 핵심 성능에 집중한 실용적 선택지로 평가받고 있다.

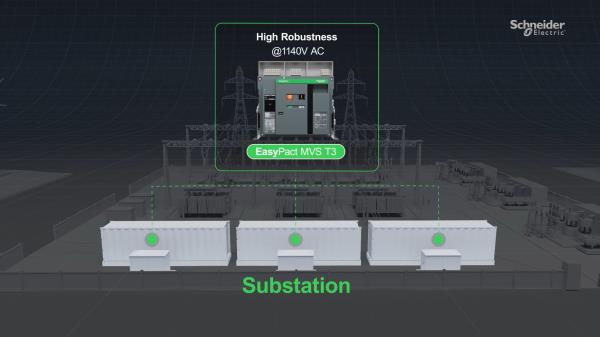

AC 계통 보호의 확장성 - EasyPact MVS T3

BESS 프로젝트는 PCS 구성, 배터리 랙 수, 배전반 설계 방식 등 현장 조건이 매우 다양하다. 이에 따라, 보호 장치는 충분한 조정 범위와 운용 편의성을 갖추어야 한다.

〈EasyPact MVS T3〉는 과전류·단락·지락 보호 세팅을 폭넓게 조정할 수 있으며, 직관적인 인터페이스를 통해 시운전 단계는 물론 운영 중에도 파라미터 최적화를 용이하게 한다. 또한 기존 대비 30% 이상 공간을 절감한 컴팩트 설계를 채택하여 컨테이너 내부 공간 제약을 완화한다. 800~5000A @800V AC 정격을 지원하며, 최대 1140V AC 및 66kA 내량을 통해 변전소 연계형 BESS에서도 높은 내전압 조건을 안정적으로 견딜 수 있도록 설계되었다.

DC 계통에서의 고장은 AC보다 아크 소멸이 어렵기 때문에 차단기의 Icu 성능이 특히 중요하다. 〈EasyPact CVS DC〉는 Icu 30kA의 강력한 차단 성능을 갖추고 있으며, 100~320A와 320~630A 두 프레임으로 구성되어 배터리 스트링, DC 버스, PCS 전단 등 주요 구간의 안정성을 보장한다.

특히 순수 2P 구조를 채택해, 기존 3P·4P 차단기를 직렬로 연결하던 방식과 달리, 동일 기능을 보다 효율적으로 구현한다. 그 결과 약 40%의 공간 절감 효과를 제공하며, 패널 밀도가 높은 태양광 및 산업용 BESS 환경에서 배전반 소형화와 냉각 부담 완화, 배선 단순화라는 실질적인 설계 이점을 제공한다.

격리 및 유지보수, 긴급 분리 기능을 담당하는 스위치 디스커넥터는 기계적 강도와 열적 안정성이 중요하다. 〈EasyPact DC Switch Disconnector〉는 Icw 1초 10kA의 단시간 내전류 내량을 제공해 사고 상황에서도 구조적 변형 없이 견딜 수 있도록 설계되었다.

특히 75℃의 고온 환경에서도 정격전류를 유지하는 내열 특성은 여름철 고온의 BESS 컨테이너 환경에서 중요한 요소다. 5000m 고도에서도 전압 디레이팅이 없어 고지대 적용에도 유리하며, DC-PV2 인증을 통해 PV 및 ESS 환경 전반에서 신뢰성을 확보했다. 정격전류는 100~400A를 지원한다.

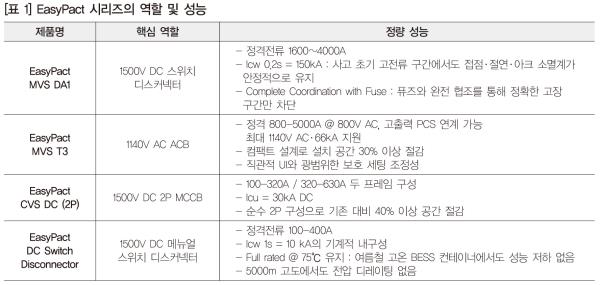

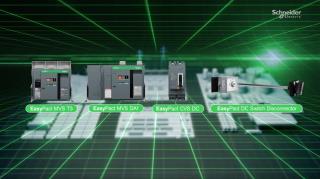

〈EasyPact MVS DA1〉, 〈MVS T3〉, 〈CVS DC>, <DC Switch Disconnector〉는 각기 다른 보호 역할을 수행하면서도, Icw·Icu 등 핵심 정량 성능과 선택적 협조를 기반으로 하나의 보호 체계를 완성한다. 설계 단계에서는 선택적 협조와 공간·열환경 제약 해소를 가능하게 하고, 운영 단계에서는 고장 국부화와 빠른 복구를 통해 낮은 OPEX를 실현한다.

앞으로 BESS의 확대는 단순한 용량 경쟁이 아니라 ‘얼마나 안정적으로 보호하고 유지할 수 있는가’의 경쟁이 될 것이다. 보호 설계의 정량 성능과 협조 체계는 더 이상 부수적 요소가 아니라 프로젝트의 성패를 좌우하는 핵심 기준이다.

〈EasyPact 시리즈〉는 이러한 변화 속에서 가용성·안전성·경제성을 균형 있게 확보할 수 있도록 설계된 실무 중심 보호 솔루션이다. BESS 시대의 보호 표준은 이제 선택이 아니라 필수 조건이 되고 있다.
